Пульсирующее поле


б)



а)


При питании синусоидальным током одной обмотки возникает магнитное поле, пульсирующее во времени с частотой
. При синусоидальном распределении намагничивающей силы (рис. 2.20a).

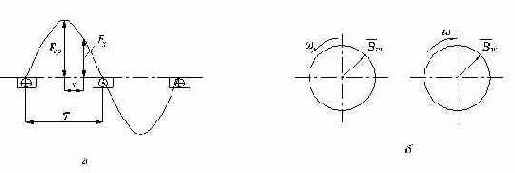

Рис. 2.20. Диаграмма распределения НС в воздушном зазоре (а) и годографы пространственного вектора НС прямого и обратного поля (б).



в каждой точке воздушного зазора, расположенной на расстоянии

 от оси обмотки, будет действовать намагничивающая сила

,                                                   (2.26)

где



 - намагничивающая сила, расположенная на оси обмотки.

Это выражение можно преобразовать к виду:

                                     (2.27)

Каждый из членов этой суммы представляет собой вращающуюся или бегущую волну НС. В данном случае образуются две вращающиеся в противоположные стороны волны НС: прямая волна

, вращающаяся по направлению вращения ротора электрической машины, и обратная волна
, вращающаяся в противоположном направлении. Следовательно, пульсирующее поле можно представить в виде двух вращающихся в противоположные стороны полей, в каждом из которых максимальные значения результирующей НС и результирующей индукции в различные моменты времени остаются неизменными (рис. 2.20б). Если каждое из этих полей заменить пространственным вектором НС
 или индукции
, то конец его будет описывать окружность, поворачиваясь на
 электрических градусов за один период изменения тока.
