Полупроводниковый ключ переменного тока

   Хдф кроношпан купить смотрите на europlitmsk.ru. |

Предназначен для коммутации переменного тока


      Предназначен для коммутации переменного тока и управления нагрузкой от низковольтной цепи, имеет на входе оптическую развязку. Для увеличения коммутируемого тока тиристоры устанавливается на радиатор.

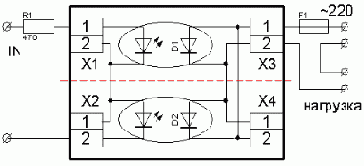

рис.1 Принципиальная схема


 Топология печатной платы в формате .pcb



рис.2 Вид снизу.

Плата разведена таким образом, что если необходим для управления только тиристор, например как было предложено Мухиным В.Б. в статье "Силовая часть для 8-канального автомата световых эффектов", то можно разрезав проводники как показано на рис.2, получить два тиристорных ключа.
