Простейший электропривод на драйвере IR2131

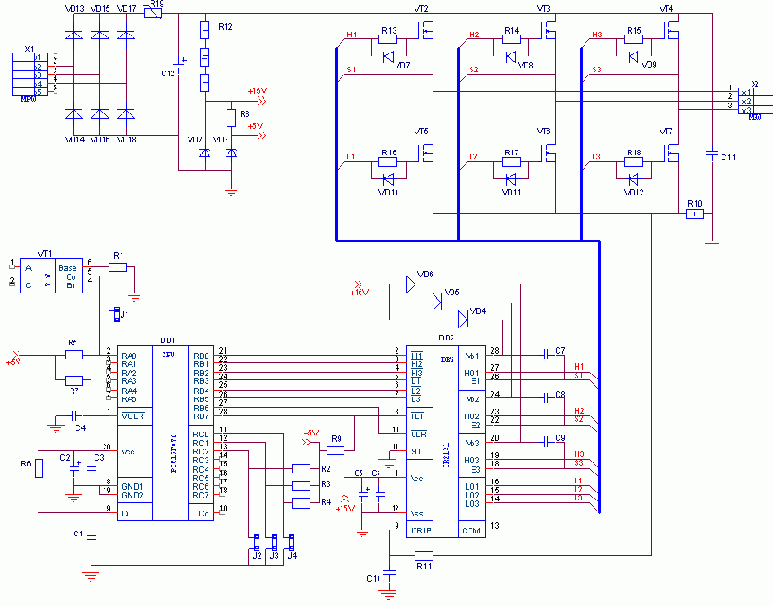

Схема управления асинхронным двигателем




Рис.1.



Для генерации сигналов управления мостом можно использовать недорогой микроконтроллер фирмы Microchip PIC16C62 (если необходимо дополнительно обрабатывать аналоговый сигнал, то рекомендуется PIC16C73).

При небольшой номинальной мощности электропривод запитывается от сети переменного тока 220В через разъем Х1, при этом рекомендуется использовать в трехфазном мосте транзисторы IRF740 (VT2-VT7). Через эти транзисторы можно пропустить мощность до 5КВт. При больших мощностях надо переходить на питание от трехфазной сети 380В, и использовать IGBT транзисторы. Наш опыт работы показал целесообразность шунтирования затворных резисторов R13- R18 обратными диодами VD7- VD12. Это позволяет значительно снизить динамические потери на выключении. Сформированное напряжение подается на двигатель через разъем Х2.

Если емкость фильтра С12 велика и нет элемента, ограничивающего ток заряда этой емкости, то при каждом включении будут постепенно разрушаться диоды моста. Для предотвращения броска тока через выпрямитель необходимо включение терморезистора R19. При работе от однофазной сети 220В может возникнуть необходимость введения модуля коррекции потребляемого тока (это особенно актуально при больших мощностях привода). Для некоторых разработок, где 100Гц пульсации момента на валу двигателя не приводят к нежелательным последствиям, можно вообще отказаться от использования конденсатора С12.

Конденсатор С11 (керамический или полипропиленовый) необходимо располагать максимально ближе к транзисторам моста, поскольку полевые и IGBT транзисторы «не любят» перенапряжений, которые будут возникать при коммутациях на паразитных индуктивностях схемы.

Питание на драйвер DD2 подается от стабилитрона VD2 через гасящий резистор R12. При небольших частотах инвертора (до 3кГц) достаточно 40кОм для нормального питания системы управления. Для увеличения КПД системы можно применить стандартный импульсный понижающий регулятор, используя в качестве ШИМ-контроллера ресурсы PIC16C73.
