Гидравлика. Конспект лекций



Трубопроводы с насосной подачей жидкости


В большинстве гидравлических систем технологического оборудования в качестве источника энергии используются насосы различного принципа действия. Важнейшей задачей, которая возникает при проектировании каждой гидросистемы, является согласование работы насосной станции и системы трубопроводов, гидроаппаратов и гидромашин, входящих в её состав. Это многообразные и сложные задачи, которые подробно рассматриваются в курсах, связанных с изучением гидропривода. Здесь мы познакомимся лишь с общим принципом таких расчётов.

Для этого рассмотрим наиболее простой случай трубопровода, по которому насос перекачивает жидкость из гидробака в ёмкость или полость с заданными величинами давления и расхода. К таким ёмкостям можно отнести, например, гидроцилиндр. Нивелирными высотами, как и в предыдущих случаях, пренебрежём из-за их малости.

Запишем сначала уравнение Бернулли для сечений 2 и 3

,

где

 - суммарные потери давления в напорном трубопроводе   (характеристика напорного трубопровода).

Теперь запишем уравнение Бернулли для сечений 0 и 1

,

где

 - атмосферное давление,

 - суммарные потери давления во всасывающем трубопроводе (характеристика всасывающего трубопровода).

Из второго уравнения определим общий напор (энергию), которым обладает жидкость при входе в насос. Тогда второе уравнение примет вид

.

В процессе своей работы насос передаёт жидкости дополнительную энергию Hнасоса, в результате чего общий напор жидкости в сечении 2 становится равным:

,



т.е. можно записать:

.

Выделим из полученного равенства величину Hнасоса:

.

Перегруппируем члены в этом выражении:

.

Если принять, что:

§ в первом слагаемом атмосферное давление P0 равно 0,

§        второе слагаемое (скоростной напор на выходе из напорного трубопровода) можно переписать через расход и представить в виде

, где
 можно считать коэффициентом скоростного напора (в этом выражении ? – площадь сечения трубопровода),

§        третье слагаемое можно представить в виде суммарной характеристики всасывающего и напорного трубопровода, то последнее выражение примет вид:


.

Последнее выражение представляет собой рабочую характеристику насоса.

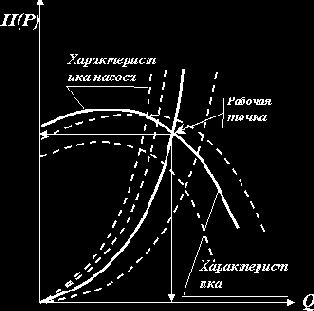

Построив характеристику трубопровода
  и характеристику насоса можно найти так называемую рабочую точку, как точку пересечения характеристик насоса и трубопровода. Это означает, что при соответствующих этой точке давлении и расходе, будет обеспечиваться работа насоса с требуемыми характеристиками. Чтобы получить другую рабочую точку нужно или изменить рабочую характеристику насоса или характеристику трубопровода. Это можно сделать различными способами, например, изменив сопротивление трубопровода или режим работы насоса.
