Размещение и монтаж охранной сигнализации в помещениях церквей
4.4.1 Магнитоконтактные извещатели типа СМК, И0102 рекомендуют устанавливать по одному на каждый блокируемый элемент скрытым или открытым способом.
В обоснованных случаях, при блокировке на открывание внутренних дверей, на них можно устанавливать по два извещателя СМК, И0102 на каждый блокируемый элемент.
Извещатели следует размещать в верхней части блокируемого элемента на расстоянии до 200 мм от вертикальной линии раствора с внутренней стороны охраняемого помещения.
Магнитоуправляемый контакт должен быть установлен на неподвижной части блокируемого элемента, а узел постоянного магнита на его подвижной части (с учетом параллельности и допустимым расстоянием между узлами не более 8 мм).
4.4.2 Извещатели охранные поверхностные ударноконтактные типа "Окно-1", "Окно-2", "Окно-4" должны быть размещены с внутренней стороны стекол блокируемых конструкций таким образом, чтобы исключалась возможность умышленного или случайного повреждения составных частей извещателя или соединительных линий.
На стеклах площадью до 3 м2, если диагональ полотна не более 2,5 м, датчики разрушения стекла (ДРС) должны быть установлены на расстоянии 10-15 см от обвязки в средней точке верхней стороны полотна. Допускают устанавливать ДРС в одном из углов у верхних боковых сторон полотна, на том же расстоянии от обвязки, если при этом обеспечена минимальная длина линии от ДРС до блока обработки сигнала (БОС) и количество соединительных коробок.
4.4.3 В охраняемых помещениях, подверженных действию вибрационных и ударных помех, а также, где требуется сохранить декор внутренних помещений для блокировки остекленных поверхностей, следует применять алюминиевую фольгу толщиной 0,008 - 0,01 мм шириной 6-8 мм - для зашиты оконных проемов и шириной 3 мм - для защиты стекол киотов и икон.
Для исключения возможности "закорачивания" шлейфов сигнализации с целью деблокирования застекленных проемов рекомендуют к блокируемой конструкции подводить две линии шлейфа сигнализации (см.
рис. 9). В местах переходов с одного участка фольги на другой, в непосредственной близости друг от друга должны находиться только линии разных участков шлейфа сигнализации.
4.4.4 Блокировку строительных конструкций (дверей, люков, ворот, некапитальных стен, перегородок, потолков и т.п.) на пролом производят проводом типа НВМ сечением 0,2 мм2, ПЭЛ, ПЭВ диаметром 0,18 - 0,25 мм или аналогичным, скрытым или открытым способом.
Для исключения возможности "закорачивания" шлейфов сигнализации с целью деблокирования строительных конструкций рекомендуется к блокируемой конструкции подводить две линии шлейфа сигнализации или включать в шлейф сигнализации диод, как показано на рис. 11.

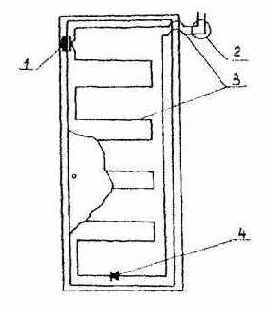

Рис. 11 - Вариант блокировки двери проводом на "пролом"
1 - извещатель СМК-1 (И0102-1), 2 - коробка соединительная К-14; 3 - провод НВМ, 4 - диод.
Провод должен быть проложен по внутренней стороне блокируемых строительных конструкций, по всей площади параллельно контурным линиям с шагом не более 200 мм и крепиться скобами. Расстояние между скобами - не более 200 мм.
При открытом способе прокладки провода крепятся непосредственно к поверхности элементов строительных конструкций с последующей защитой их от случайных повреждений фанерой, оргалитом и другими токонепроводящими, декоративными материалами.
При скрытом способе провод прокладывают и крепят в штробах с последующей клеевой шпатлевкой и закрашиванием. Глубина и ширина штроба должны быть не менее двух диаметров провода.
4.4.5 Блокируемые емкостными извещателями металлические предметы, шкафы, сейфы должны быть установлены на полу с хорошим изоляционным покрытием. При установке блокируемых предметов на каменных, бетонных и других полах с низким сопротивлением изоляции, необходимо размещать под ними резиновый коврик или другой аналогичный изоляционный материал.
4.4.6 При блокировке предметов поверхностным электростатическим извещателем "Гюрза-050" необходимо учитывать следующие требования:
- все сенсоры рекомендуют подключать к извещателю посредством линии подключения параллельно;
- линии подключения рекомендуют выполнять радиочастотным кабелем типа РК-50-1,5, РК-75-1,5;
- подключение сенсоров к линии осуществлять пайкой припоем ПОС-40, ПОС-60 с бескислотным флюсом;
- длина неэкранированного участка центрального проводника кабеля должна быть не более 5 мм.
4.4.7 При выборе места установки радиоволновых извещателей в охраняемых помещениях церквей необходимо учитывать следующие требования:
- установку извещателя необходимо производить на жестких, устойчивых к вибрации опорах (капитальных стенах, колоннах и т.п.);
- извещатель должен быть ориентирован в помещении таким образом, чтобы он не был направлен прямо на оконные проемы, вытяжные воздуховоды, тонкие перегородки за которыми в период охраны возможно движение людей;
- в зоне обнаружения извещателя не должно быть предметов больших габаритов, крупных металлических поверхностей (шкафов, перегородок), которые могут создавать "радиотени" (зоны нечувствительности);
- на период охраны в охраняемом помещении не допускают включение люминесцентных ламп, расположенных к извещателю ближе 12 м, оставлять кошек, собак и других домашних животных:
- при использовании двух или более извещателей в одном помещении извещатели должны иметь различные частотные литеры.
Высота установки извещателя, в зависимости от размеров охраняемого помещения, должна быть в пределах 2-3 м от пола.
4.4.8 При выборе места установки ультразвуковых извещателей в охраняемых помещениях церквей необходимо соблюдать следующие требования:
- различные ограждающие поверхности (шиты, перегородки, стены, шкафы, и т.п.) должны находиться не ближе 2 м от лицевой части блоков извещателей и не ближе 1 метра от каждой боковой стенки блока (т. е. охраняемое помещение не должно иметь длину, ширину и высоту менее 2 м);
- высота установки извещателей от пола должна быть в пределах 1,5-2,5м;
- необходимо ориентировать зону обнаружения извещателя таким образом, чтобы перед ней находилась большая часть охраняемой площади помещения.
Не допускается установка извещателей непосредственно над батареями отопления, над форточками, вблизи штор, занавесок и печей, вблизи декоративных растений и цветов, ветви которых могут колебаться под действием движения воздуха в помещении.
При выполнении монтажных работ следует учитывать, что соединения ведутся неэкранированным проводом. Для повышения устойчивой работы извещателя соединительные провода между блоками извещателей должны быть проложены на расстоянии не менее 0,2 м от силовых сетевых линий и от линий, которыми производится подключение сетевых световых и звуковых оповещателей к приемно-контрольным приборам.
4.4.9 При установке в охраняемых помещениях церквей оптико-электронных активных извещателей должны быть выполнены следующие общие требования:
- излучатель и приемник следует устанавливать на жестких, устойчивых к вибрации опорах (капитальные стены, колонны и т. п.);
- недопустимо попадание на объективы прямых солнечных лучей, приводящих к перегреву и преждевременному выходу из строя фото- и светодиодов;
- недопустимо, чтобы на объектив приемника попадали солнечные блики и свет автомобильных фар:
- пространство, по которому проходит луч, по ширине и высоте на 0,5 м должно быть свободно от посторонних предметов.
4.4.10 При выборе места установки пассивных извещателей в охраняемых помещениях церквей необходимо руководствоваться следующими положениями:
- извещатель в процессе эксплуатации не должен освещаться солнцем, особенно если перед окном имеются деревья, крона которых может создавать световые блики;
- извещатель не следует устанавливать так, чтобы он (или стена, икона, киот напротив него) освещалась автомобильными фарами или прожекторами;
- извещатель не следует устанавливать на расстоянии менее 1,5 м от вентиляционного отверстия, от батареи отопления или печи. При этом не рекомендуется устанавливать извещатель над батареей отопления.
В исключительных случаях, когда охраняемое помещение, имеющее большие остекленные проемы, расположено на первом этаже церкви, где возможны засветки отраженным светом от фар проезжающего автотранспорта, на извещатель необходимо устанавливать светозащитный фильтр.
4.4. 11 Допустимая длина линии питания от извещателей до блоков питания "Электроника Д2-27" должна быть не более 50 м. Проводка питающей линии от блока питания к извещателю должна быть выполнена проводом марки ТРП, ТРВ, АГРП, АГРВ с диаметром жилы 0,4-0,7 мм.
Блок питания "Электроника Д2-27" совместно с резервным источником постоянного тока устанавливают на приборном щите (в шкафу) в специально выделенном помещении, где установлены все приемно-контрольные приборы, либо в охраняемом помещении, в котором на стене, на высоте 1-2 м от уровня пола размещен питаемый им извещатель.
Длина соединительного сетевого провода от розетки до блока питания не должна превышать 2 м. При невозможности соблюдения данного условия, в охраняемом помещении допускают установку дополнительной стационарной розетки в соответствии с требованиями ПУЭ.
При использовании в качестве резервного источника питания резервной аккумуляторной батареи или сухих элементов, должна быть обеспечена работа технических средств сигнализации в течение не менее одних суток - в дежурном режиме и не менее 3 часов - в режиме тревоги.
4.4.12 В помещениях церкви, где возможны механические повреждения электропроводки, необходимо применять скрытую электропроводку, открыто проложенные провода и кабели должны быть защищены защитными оболочками, трубами, коробами, ограждениями.
4.4.13 Для монтажа электропроводок шлейфа сигнализации применяют провода марок ТРП, ТРВ, а выводы от блокируемых элементов до ответвительных коробок типа УК-2П - проводами марки НВМ, МСВ или аналогичными по параметрам.
4.4.14 Соединительные силовые цепи электропроводок выполняются, как правило, кабелями марки ТГ, ТБ, ТПВЭП, ТППЭП, ТППБ с жилами диаметром не менее 0,4 мм и емкостью от пяти пар и более.
4.4.15 Электропроводки, проходящие по наружным стенам па высоте менее 2,5 м или через помещения, которые не подлежат защите, должны быть выполнены скрытым способом или в металлических трубах.
4.4.16 При открытой параллельной прокладке расстояние между проводами и кабелями шлейфа сигнализации и соединительных линий с силовыми и осветительными проводами и кабелями должны быть не менее 0,5 м.
При необходимости прокладки этих проводов и кабелей на расстоянии менее 0,5 м от силовых и осветительных проводов они должны иметь защиту от наводок.
Допускается уменьшение расстояния до 0,25 м от проводов и кабелей шлейфов сигнализации и соединительных линий до одиночных осветительных проводов и контрольных кабелей без защиты от наводок.
4.4.17 При пересечении силовых и осветительных сетей кабели и провода шлейфа сигнализации и соединительных линий в местах пересечения на каждый провод должна быть наложена дополнительная изоляция (резиновая или полихлорвиниловая трубка, концы которой должны выступать на 4-5 мм с каждой стороны перехода).
4.4.18 При прокладке кабеля в местах поворота под углом 90 град или близких к нему радиус изгиба должен быть не менее семи диаметров кабеля.
4.4.19 Кабели и провода должны быть закреплены к строительным конструкциям при помощи скреп или скоб из тонколистовой оцинкованной стали, полиэтиленовых, эластичных скоб. Установка крепежных деталей должна быть произведена с помощью шурупов или клея.
4.4.20 Крепление проводов следует выполнять:
- с разделительными основаниями типа ТРВ, ТРП - стальными гвоздями при условии, что диаметр шляпки гвоздя не больше расстояния между жилами провода;
- без разделительного основания НВМ, ПМВГ - скобами.
В местах крепления провода под скобы должна подкладываться неразрезанная или разрезанная, но большего диаметра полихлорвиниловая трубка длиной не менее 10 мм.
Шаг крепления при горизонтальных прокладках - 0,25 м, при вертикальных - 0,35 м.
Сращивание и ответвление проводов марок ТРП, ТРВ и аналогичные им следует производить в коробах методом пайки или под винт.
4.4.21 При прокладке нескольких проводов по одной трассе допускают располагать их вплотную друг к другу. Гвоздики скобы, крепящие провод, располагать в шахматном или последовательном порядке (взаимно сдвинутые по длине провода на 20 мм).
4.4.22 При выполнении скрытой проводки в полу и между этажных перекрытиях кабели должны быть проложены в каналах и трубах.Заделка кабелей в строительные конструкции наглухо не допускается.
4.4.23 Приемно-контрольные приборы должны быть установлены в помещениях церкви, куда исключен доступ посторонних лиц.
4.4.24 Для исключения доступа посторонних лиц к извещателям объемного обнаружения, размещенных в помещениях, коридорах, других местах церкви должны быть приняты меры по их маскировке и скрытой установке.
