Электропроводка


Домашнему электрику рано пли поздно придется устранять ненадежный контакт между про­водом и розеткой (выключате­лем, патроном светильника и т. д.) или же заменять и уста­навливать розетки, светильники, ремонтировать участки электро­проводки, а то и полиостью не заменять. Прп проведении этих работ необходимо руководство­ваться Правилами устройства электроустановок (ПУЭ), содер­жащих требования по обеспече­нию в электропроводках пожар­ной безопасности и электробез­опасности. В зависимости ,от нпх применительно к виду помещения, характеру нагрузки, усло­виям эксплуатации определяется вид электропроводки, марка про­вода или кабеля, сечеаие жил, способ крепления проводов о оконечных устройств, тппы сое­динений, характеристики уст­ройств защиты и т. д.

Для обеспечения требований ПУЭ надо знать существующие типы проводок, схему проводки в квартире, характеристики про­водов, принцип работы устройств, входящих в электропроводку, правила монтажа и приемы ра­бот с инструментом, методы по­иска и устранения неисправно­стей. Следует знать также, что внесение в электропроводку прин­ципиальных изменений должно предварительно согласовываться с организацией, эксплуатирую­щей здапиа. А при проектиро­вании « монтаже электропровод­ки в индивидуальных домах и других личных сооружениях не­обходимо руководствоваться Ин­структивными материалами Глав-госэпергонадзора (М.: Энерго­атомиздат, 1983), содержащими требования к проектной докумен­тации на проводку, правила мон­тажа и испытаний, ответствен­ность за ее состояние и правиль­ность эксплуатации.

Основные неисправности элект­ропроводки. Электропроводка, выполненная в соответствии с ПУЭ, при правильной эксплуата­ции надежно работает десятки лет. Ее повреждения вызывают­ся, как правило, механическими воздействиями, токовой перегруз­кой при неисправной защите или включением неисправных элект­роприборов.
Виды повреждений в принципе сводятся к двум: за­мыканию или обрыву, но конк­ретных причин и последствий по­ вреждений множество. Основные причины замыканий: поврежде­ния изоляции токонесущих жил и элементов приборов, их нена­дежное крепление и соединение между собой или с заземленны­ми трубами отопления, газо- в водоснабжения, с корпусами за­земленных приборов. Обрывы в цепи электропроводки происхо­дят из-за надломов жил (особен­но алюминиевых) в результате их частых изгибов, из-за корро­зии жил, ослабления контактных зажимов. Обрывы часто возни­кают даже в гибких-шнурах пп-тания электроприборов у выхода их из вилки или корпуса прибо­ра. В этих участках шнура (внутри его изоляции) может возникнуть электрическая дуга, способная вызвать прожог изоля­ции и короткое замыкание. Пе­регрузка проводов проводки то­ком от включения приборов, по­требляющих мощность, превы­шающую расчетную для провод­ки, может вызвать ее загорание. Поэтому исправность защитных устройств — важнейшее условие безопасной эксплуатации элект­ропроводки. И, следовательно, применение самодельных «жуч­ков» в предохранителях недопус­тимо.

Воды электропроводки и основ­ные требования но монтажу и ремонту. Электропроводка по ви­ду исполнения подразделяется на открытую и скрытую. В жилых помещениях выполняется, как правило, скрытая проводка. Про­вода марок АППВС, АПН, АППВ, АПВ, АПРН и др. прокладывают­ся внутри стен, под полом, в ка­налах строительных конструк-ций, под слоем штукатурки.

В зданиях из унифицирован­ных конструктивных элементов направления каналов в панелях и перекрытиях определяются при их проектировании исходя из кратчайших путей для проводов. Каналы в панелях пересекаются с гнездами под выключатели, ро-ветки или оканчиваются этими гнездами (рис. 2). На выходе ка­налов из панелей и перекрытий формируются узлы сопряжения проводов (рис. 3), концы кото­рых после сварки и изоляции за­делываются .


цементным раство­ром, гипсом или заводятся в от-ветвительные коробки.



Рис. 2. Коробка под электроустановочные устройства

В сочетании со скрытой про­водкой в общественных местах жилых домов провода проклады­вают в электротехнических плин­тусах. Плинтус — длинный и узкий пенал с рядом продольных перегородок, изготовленный из трудносгораемой пластмассы.



Крышка из того же материала защелкивается на пенале его пружинящими боковыми стенка­ми (рпс. 4). Плинтусы укреп­ляются на стенах у пола, потол­ка и по периметру дверных прое­мов. В этих плинтусах проклады­вают также телефонные линии, телевизионные кабели, сети ра­диотрансляции.

Квалифицированному домаш­нему электрику доступен ре­монт любого вида электропро­водки. Однако новую электропро­водку он может проложить толь­ко открытого вида или под пос­ледующую штукатурку. Ремонт на проводке, скрытой в панелях и перекрытиях, целесообразно ограничить лишь сменой розеток, выключателей, осветительной ар­матуры, укреплением ослабших контактов в них и в крайнем случае заменой поврежденного участка проводов между ответви­тельными коробками и заклад­ными коробками розеток, выклю­чателей. Для этого удаляет­ся поврежденный провод и одновременно при его помощи протягивается через канал новый провод. Если это не удается, то провод перекусывается у выхо­да из коробок, а новый уклады­вается в пробитую для него ка­навку в стене. Затем канавка за­делывается цементным или але­бастровым раствором.

Перед монтажом электропро­водки необходимо определить места установки группового щит­ка, светильников, розеток, ста­ционарных электроприборов, про­извести разметку проводов, мест их поворотов, проходов через сте­ны. Для открытой проводки на­метить места крепления прово­дов.

И жилых домах высота уста­новки розеток выбирается исходя из назначения помещения, оформления интерьера, удобств подключения электроприборов.


Обычно розетки размещают на высоте от 50 до 80 см от пола. Выключатели потолочных све­тильников устанавливают на вы­соте 1,5 м. Выключатели у вход­ной двери в помещение ставят так, чтобы открытая дверь их не загораживала. В помещении для постоянного пребывании детей (в специальных детских комнатах) розетки и выключатели подни­мают до высоты 1,8 м от пола.



Рис. 3. Соединение проводов в от-ветвительной коробке



Рис. 4. Электротехнические плинту­сы: 1 — основание; 2 — крышка

Внутри туалетных и ванных комнат выключатели и розетки устанавливать запрещено. Иск­лючение составляют розетки для электробритв и фенов, питающие­ся через разделительный транс­форматор с двойной изоляцией. Последний монтируется в спе­циальном блоке за пределами этих помещений. Запрещено так­же устанавливать розетки ближе чем в 50 см от заземленных ме­таллических устройств (трубы, батареи, раковины, газовые и электроплиты). Розетки на стене, разделяющей две комнаты од­ной квартиры, удобно ставить с каждой стороны стены, включая параллельно их через отверстие в стене.

В помещениях соединения и ответвления проводов при всех видах электропроводок выпол­няются в соединительных и от-ветвительных коробках. Места соединений проводов не должны испытывать механических воз­действий, их изоляция обязана быть равноценной по электриче­ской прочности основной изоля­ций провода. Жилы заземляю­щий и нулевых защитных про­водов соединяются между собой посредством сварки. Присоеди­нение этих проводников к элект­роприборам, подлежащим зазем­лению нлп зануленпю, выпол­няется болтовыми соединениями.

Металлические корпуса электро­плит (стационарных) за пуляют­ся, для чего от квартирного щит­ка прокладывается отдельный проводник сечением, равным се­чению фазного провода. Этот проводник присоединяется к ну­левому .защитному проводнику питающей сети перед счетчиком. . Н проводниках, обеспечиваю­щих защитное заземление или зануление, не должно быть пре­дохранителей и выключателей.


В противном случае при срабаты­ вании защиты все приборы, включенные в данную групповую линию, окажутся иод опасным потенциалом сети.

Потолочные светильники под­вешиваются на специальных ме­таллических крюках, укреплен­ных в отверстиях перекрытий (рис. 5) и изолируются от этих крюков пластмассовой трубкой. Легкую осветительную арматуру допускается подвешивать на пи­тающих ее проводах только в случаях, если эти провода изго­товлены для этих целей. Однако во всех случаях провода в местах контактных зажимов- в патроне и соединительной колодке на по­толке не должны нести механи­ческих нагрузок.

В эксплуатации сейчас имеют­ся патроны для ламп накалива­ния как с токоведущей винтовой гильзой (устаревшая конструк­ция), так и с изолированной. В целях электробезопасности токо-ведущие гильзы должны быть присоединены к нулевому (зазем­ленному) проводу, центральный пружинящий контакт патрона — к фазному проводу. Патроны с изолированной гильзой в этом отношении безопаснее, так как цоколь ввертываемой в них лам­пы окажется под напряжением только после того, как он будет утоплен в изоляционный корпус патрона.

При открытой электропровод­ке провода закрепляют непосред­ственно на поверхности стен, по­толков, балок, а также на изо­ляторах, в металлических, пласт­массовых трубах, в коробах, в электротехнических плинтусах и т. п.

Открытую электропроводку, располагаемую на поверхности бетонных, кирпичных или ошту­катуренных деревянных стен, в частности оклеенных обоями, выполняют плоскими проводами марок АППВ, ГШВ, АППР, за­щищенными проводами пли лег­кими небронированными кабеля­ми. Для этого сверлят по раз­метке или пробивают в стене от­верстия диаметром 10 мм, в ко­торые вмазывают скобки (полос­ки из жести шириной 8 — 10 мм). Скобки могут крепиться и при помощи дюбелей.

Расстояния между точками крепления провода вдоль его оси по должны быть больше 400 мм, при креплении гвоздями (на де­ревянной стене) — 250 — 300 мм.


В местах пересечения проводов отверстия под скобку сверлят на расстоянии 50 мм от центра пе­ресечения.

Ответвительпые коробки кре­пятся на деревянном основании шурупами, на несгораемом — пластмассовыми дюбелями с шу­рупами пли на клею. Допускает­ся вариант без крепления короб­ки, которая в этом случае будет удерживаться проводами.

Провода, обрезанные с неболь­шим запасом под соответствую­щие участки линий, перед мон­тажом выправляют, протягивая их 2 — 3 раза через тряпку, зажа­тую в ладони. Затем отрезки проводов но предварительной разметке закрепляются на бетон­ной или кирпичной степе вма­занными в основание металличе­скими скобками, которые изгиба­ются, обжимают провод (рис. В). Под скобками провода защища­ют слоем изоляционной ленты.

На деревянном основании про­вода крепятся гвоздями диамет­ром 1,5 — 1,75 мм и длиной 20 — 25 мм со шляпкой 3 мм. Гвозди сначала забиваются примерно на 3/4 длины, а затем при помощи оправки ,(рис. 7) — до касания шляпкой перемычки провода. Для удобства на оправке делает­ся лунка под шляпку гвоздя.



Рис. 5. Крюк для подвески к плите перекрытия светильников массой до 5 кг



Рис. 6. Крепление плоских проводов металлическими скобами

В месте пересечения проводов на один из них подматываются 1 — 2 слоя изоляционной ленты на участке длиной 25 — 30 мм.

Провода в местах пересечения с трубами вводятся в изоляци­онные трубки и утапливаются в вырубленные в степе бороздки. Изоляционные трубки надевают­ся на провода и в местах их про­хода через степы.

В местах изгиба (поворота) электропроводки разделительное основание провода (перемычка) вырезается на длину 70 — 80 мм (рис. 8). Удобно это сделать ножницами, боковыми кусачками или ножом.

Концы провода, вводимые в от-ветвнтельные коробки или в ко­робки установочных устройств, откусываются с запасом в 65 — 75 мм, что обеспечит возмож­ность повторного соединения жил и удобной замены розетки, выключателя.






Рис. 7. Крепление плоских прово­дов гвоздями



Рис. 8. Изгиб проводов: а — двух­жильного; б — трехжильного

В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки (см. рис. 3). Жилы проводов соединя­ются в коробках, оголенные кон­цы жил изолируются липкой лентой, которая обматывается в несколько слоев внахлест без шелей для обеспечения надеж­ной электрической изоляции я защиты жилы провода от окис­ления.

Изолированные концы прово­дов укладываются в коробках та­ким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку за­крепляются на стене на расстоя­нии 50 мм от коробки. Коробка закрывается крышкой.

При открытой проводке выклю­чатели и розетки защищенного исполнения устанавливают на прикрепленных к стене деревян­ных или пластмассовых подро-зетниках диаметром на 8 — 10 мм больше устанавливаемого на нем устройства.

Технология прокладки электро­проводки с защищенными прово­дами и кабелями практически не отличается от прокладки про­водки с плоскими проводами. Различие лишь в способах креп­ления токопроводятих жил. Лег­кие небронированные кабели с двумя жилами крепятся к осно­ванию металлическими скобками с одной лапкой или скобками с пряжками, а два-три параллель­но идущих кабеля — скобками с двумя лапками. На бетонном или кирпичном основании скоб­ки фиксируются шурупами, ввинчиваемыми в распорные дю­бели или в металлические спи­рали, вмазанные в основание. На дереве скобки удерживают шуру­пами. Способы крепления кабе­лей приведены на рис. 9.

Расстояние между точками крепления кабеля не более 500 мм, в местах изменения на­правления кабеля радиус его из­гиба должен быть не менее 10 диаметров. Первая скобка распо­лагается в 10 — 15 мм от начала изгиба.

Проходы кабеля через деревянные степы выполняются в отрез­ках металлических труб, в несгораемых стенах — в пластмассо­вых трубках или втулках.



Соединяются кабели в ответви- тельных пластмассовых коробках, которые закрепляются на осно­вании шурупами. Кабель, вводи­мый в корпус светильника, вы­ключателя или розетки, дополни­тельно закрепляется на расстоя­нии 50 — 100 мм от ввода. Развод­ка и крепление защищенных проводов идентичны разводке и креплению кабельной линии.

Электропроводку под штука­турку, выполняемую мокрым способом, прокладывают прово­дами АППВ, АПВ, АППВС, АПН. По предварительной разметке электропроводки заготавливают гнезда под ответвительные ко­робки, коробки розеток и вы­ключателей, пробивают проход­ные отверстия в стенах. Коробки вмазывают в свои гнезда так, чтобы они выступали из стены на толщину слоя будущей шту­катурки.



Рис. 9. Крепление кабелей различ­ными скобами: а — с одной гапксй; б — с двумя лапками; в — с пряж­кой

Провода нарезают нужной дли­ны с запасом 100 — 120 мм на каждую сторону для соединении и закрепляют («приморажива­ют») на поверхности стены не­большими порциями алебастро­вого раствора (рис. 10). Чтобы эти алебастровые островки не вы­ступали над слоем будущей шту­катурки, их нужно спустя одну-две минуты после укладки, покя они не затвердели полностью, приплюснуть почти до изоляции провода.

После закрепления коробок и , проводов, введения концов прово­дов в коробки с надетыми на эти концы отрезками изоляционных трубок можно накладывать нл стены слой штукатурки.

Соединения и ответвления про-всдов в коробках, установка вы­ключателей и розеток произво­дятся после окраски стен или оклейки их обоями.

При ремонте или модерниза­ции электропроводки под слоем сухой штукатурки пробивать в ней канавки для проводов по всей трассе не требуется, да и нельзя. Сухая штукатурка обыч­но закрепляется на стене на рейках, и между стелой и гату-. катуркой имеется пустота. В этом случае, чтобы проложить прово­да, достаточно по нужной трассе пробить в штукатурка несколько отверстий диаметром 30 — 40 мм.


через которые последовательно протолкнуть жесткую проволоку, с помощью которой затем можно протащить провода по всей трас­се. В местах перехода через рей­ку в штукатурке придется про­бивать короткие канавки, окан­чивающиеся сквозными отвер­стиями. ГЗсе отверстия и канав­ки заделываются алебастровым раствором.

Чтобы не испортить обои, их нужно в местах отверстий и ка­навок подрезать и отогнуть, а по­сле окончания работы подклеить обратно.



Рис. 10. Крепление провода але­бастровым раствором («примсражи-вание»)

Изучение схемы электропро­водки. Без знания принципи­альной электрической и монтаж­ной схем электропроводки (осо­бенно скрытой) часто сложно, а иногда и невозможно найти не­исправность. Например, из-за по­следовательного и параллельного соединения отдельных участков схемы исчезновение напряжения на каком-либо оконечном устрой­стве может быть вызвано нару­шением контактов совсем в дру­гом месте.

Поэтому домашнему электрику следует изучить схему электро­проводки в своей квартире о со­ставить ее принципиальную и монтажную схемы.

Ознакомление с электропровод­кой целесообразно начать с ввод­ного устройства. В этих устрой­ствах (они в современных город­ских домах, как правило, типо­вые) от вводпо-распределптель-пого щита жилого дома линия трехфазного переменного тока с напряжением 380/220 В разво­дится через стояки по этажным и квартирным групповым щит­кам, располагаемым в нишах ле­стничных клеток, на этажных площадках или в прихожей квар­тиры. На групповых щитках установлены расчетные счетчики для каждой квартиры, а также выключатели и аппараты защиты (предохранители или автомати­ческие выключатели) для каж­дой групповой липптт. В одну квартиру может вводиться не­сколько самостоятельных группо­вых линий, в том числе отдель­ная силовая (более мощная) ли­ния для питания электроплиты и других электроприборов кухни.

Для каждой групповой линии в квартиру вводится один фаз­ный провод и пулевой рабочий провод, соединенный на транс­форматорной подстанции с зазем­ленной нейтралью.


Нулевой и фазный провода составляют одпу фазу. Аппараты защиты, стоя­щие на групповом щитке, вклю­чают в фазный провод.

Зафиксировав на плане груп­повой щиток с выключателями и аппаратами защиты, отметим на плане квартиры все розетки, вы­ключатели, светильники, предо­хранители, звонок и его кнопку (рис. 11, А).

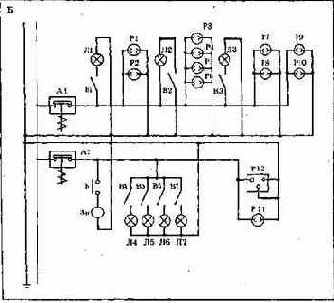

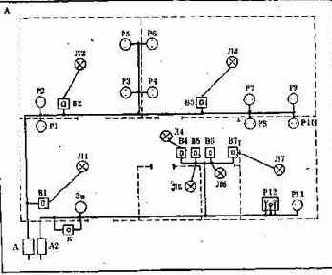

Рис. 11. Пример электропроводки квартиры: А — план расположения оконечных устройств; Б — принципи­альная схема: А1, А2 — автоматиче­ские предохранители; Л1 — Л7 — лампы светильников; В1 — В7 — вы­ключатели светильников; Р1 — Р11 — ~ розетки; Р12 — разъем для подклю­чения электроплиты; За — звонок; К — кнопка звонка

Затем, определим число само­стоятельных линий, составляю­щих электропроводку квартиры и имеющих свою автоматическую защиту, с одновременным выяс­нением принадлежности к ним каждого светильника и розетки. Для этого не нужны какие-либо специальные приборы. Нужно просто включить все светильники и задействовать розетки имею­щимися настольными лампа­ми, торшерами, радиоприемника­ми и другими приборами, по ко­торым можно одновременно су­дить о наличии напряжения r розетках. Отключая на группо­вом щитке по очереди защитный устройства (предохранители, ав-тематические выключатели), отметим обесточенные оконечные устройства и свяжем их на под­готовленном плане с данной группой линией. Одновременно выясняется — по одному или по два предохранителя защищают каждую линию.

В современных многоэтажных домах автомат защиты стоит только в фазном проводе, в до­мах ранней достройки при на­пряжении в трехфазной линии 220/127 В один предохранитель стоит в прямом, другой — в об­ратном проводе. Так, если после выключения одного предохрани­теля выключение другого не ме­няет состояния оконечных уст­ройств, значит, эти два предохра­нителя защищают одну фазу с обеих сторон. Если же после от­ключения предохранителей обе­сточиваются разные группы око-печных устройств, значит, эти устройства принадлежат к само­стоятельным линиям.


Когда на групповом щитке стоят три пре­дохранителя на квартиру, то тре­тий, как правило, будет общим (включается он перед счетчи­ком).

Для определения принадлеж­ности гнезд розеток, клемм вклю­чателей и патронов светильников к фазным проводам линии или к ее нейтрали понадобится индика­тор напряжения с неоновой лам­почкой.

Все контактные гнезда розеток, при касании к которым лампоч­ка индикатора светится, соедине­ны с фазным проводом, противо­положные — с нейтралью. Это нужно обозначить на схеме эле­ктропроводки.

Соединение клемм светильника и клемм его выключателя с фа­зой или нейтралью можно опре­делить, сняв крышку выключа­теля и касаясь его клемм инди­катором.

Если при замкнутом выключа­теле светильник горит, а индика­тор не светится, то выключатель подключен к нейтрали, если све­тится — к фазному проводу.

Чтобы при смене перегоревшей лампы или при ремонте патрона работа велась не под напряжени­ем, выключатель должен быть соединен с фазным проводом, а цоколь лампы (его наружная обечайка с резьбой) — с зазем­ленной нейтралью. После подоб­ного исследования на принципи­альной схеме электропроводки обозначим «потенциальные» клеммы и гнезда оконечных уст­ройств. На рис. 11, Б приведен пример такой схемы.

Для полной информации об электропроводке желательно знать и монтажную схему про­водки с обозначением ответви-тельных коробок. В открытой проводке все цепи и соединенил можно проследить визуально. Для скрытой электропроводки требуются специальные приборы, определяющие ее трассу и места повреждений.

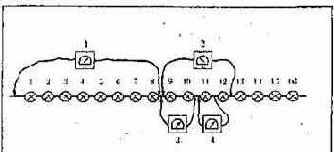

Возможен вариант изучения схемы последовательным отсо­единением участков проводки от ответвительных коробок и око­нечных устройств с «прозвонкой» этих участков. Такая работа тру­доемка и может быть оправдана только в случае возникновения повреждений в электропроводке.



Порядковым номер измерения

Результат измерения

Вывод по результату измерения

1

обрыва нет

обрыв в лампах 9 — 16

9

обрыв

обрыв в лампах 9 — 12

3

обрына нет

обрыв в лампах 11 — 12

4

обрыва нет

обрыв в лампе 1 2
